Descriere:

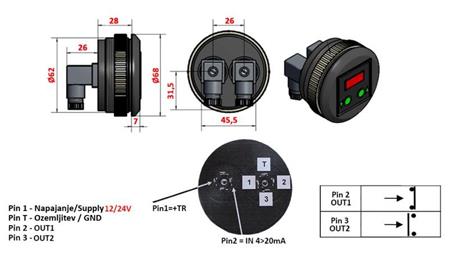

Comutatoarele electronice de presiune din seria 'KD5' funcționează în conjuncție cu semnale de intrare 4> 20mA sau 0>10Volți. Funcția lor este de a afișa continuu valoarea presiunii cu posibilitatea de a seta praguri de alarmă. Pentru seria KD5, instalarea pe panouri cu un diametru de foraj de 63 mm este posibilă în locul manometrelor tradiționale. Seria KD5 poate măsura, de asemenea, diferența între două semnale 4> 20mA. Vizualizarea cifrelor de la -999 la 9999 cu punct zecimal programabil.

FUNCȚIONARE:

Comutatorul de presiune are butoane P1 și P2. Fiecare buton are două valori P1(PL1 și PL2) și P2(PH1 și PH2).

P1 = setăm presiunea minimă (PL1 și PL2)

P2 = setăm presiunea maximă (PH1 și PH2)

PL1 = punctul de intervenție minim OUT1 (apăsați 1x pe P1 pentru a accesa PL1)

PL2 = punctul de intervenție minim OUT2 (țineți apăsat butonul pe P1 pentru a accesa PL2)

PH1 = punctul de intervenție maxim OUT1 (apăsați 1x pe P2 pentru a accesa PH2)

PH2 = punctul de intervenție maxim OUT2 (țineți apăsat butonul pe P2 pentru a accesa PH2)

Apăsați butonul pe care trebuie să schimbați presiunea (P1 sau P2), valoarea (PL1 și PL2) va fi afișată în cazul P1 și valoarea PH1 și PH2 în cazul P2.

După aceea, este posibil să schimbați presiunea apăsând butonul ▼ (P1) pentru a scădea sau butonul ▲ (P2) pentru a crește valoarea.

Așteptați câteva secunde și valoarea actuală a presiunii va fi salvată. Presiunea setată va fi salvată când clipește pe display. Apoi, revine la afișajul inițial 0.0

Repetați aceeași procedură pentru celelalte puncte de intervenție.

IMPORTANT: Pentru siguranță și funcționare corectă, PL1 = PL2 trebuie să fie valori egale și PH1 = PH2 trebuie să fie valori egale.
