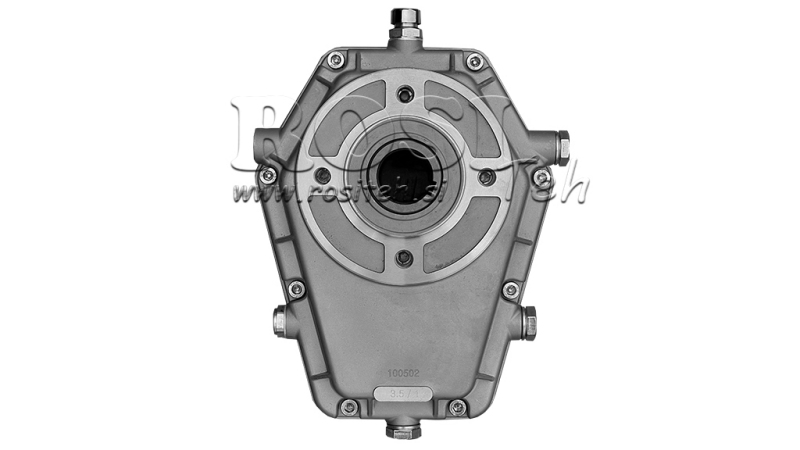

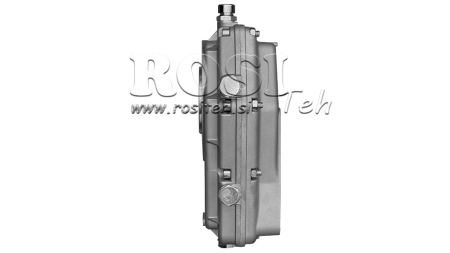

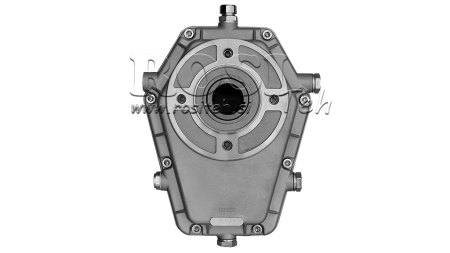

MULTIPLIKATOR GR.3 - 1:3,5 - AKSEL

MÅL

BRUKSANVISNING

1. Tiltenkt bruk

Girkassen er en mekanisk transmisjon som øker rotasjonshastigheten på utgangsakselen og muliggjør drift av en hydraulisk girpumpe via traktorens PTO-aksling.

Den brukes til å drive:

- hydrauliske kraftenheter,

- skogshjuller,

- vedklyvere,

- annet hydraulisk utstyr.

2. Monteringsposisjon

Girkassen må installeres i korrekt driftsposisjon for å sikre riktig smøring av girene. En horisontal montering anbefales, slik at pumpen og girkassen er horisontalt justert.

Viktig:

- girkassen må alltid monteres slik at oljen inne i huset er i kontakt med giret,

- langvarig drift i opp-ned posisjon er ikke tillatt,

- girkassen må være mekanisk støttet (den må ikke bare henge på PTO-akslingen).

3. Rotasjonsretning

Før montering, sjekk rotasjonsretningen til PTO-akslingen og ønsket rotasjonsretning for den hydrauliske pumpen.

Feil rotasjonsretning kan forårsake pumpeskade, tetningsfeil og dårlig oljestrøm.

4. Oljesmøring

Girkassen må kontinuerlig smøres med olje inne i huset for å sikre riktig drift av girene. Anbefalt smøremiddel er girolje SAE 90.

Girkassen skal fylles med olje opp til kontrollnivået.

Før første bruk, fjern fyllepluggen, fyll enheten med olje opp til nivåindikatoren og lukk pluggen.

Før hver bruk, sjekk oljenivået. Første oljeskift anbefales etter 50 driftstimer, deretter hver 1500 driftstime eller én gang per år.

5. Drifts temperatur

Girkassehusets normale driftstemperatur er mellom 50 og 80 °C. Hvis den overstiger 90 °C, sjekk oljenivå, belastning og justering.

6. Vedlikehold og mulige problemer
