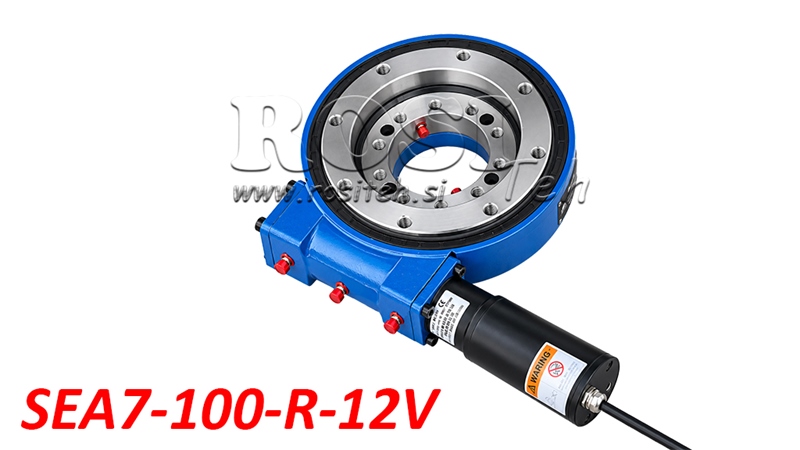

SNEKKEGIRDREVET SVINGDRIFT SERIE SEA7-100-R-12V - UTVEKSLINGSFORHOLD 71:1 - ECO

Beskrivelse

Snekkegir-svingdrev i SEA7-serien med 12 V elektrisk motor gir en kompakt, robust og kostnadseffektiv løsning for elektrisk drevet rotasjon og presis posisjonering av ulike konstruksjoner og utstyr. De kombinerer en snekkegirreduksjon, svingkrans og elektrisk motor i én funksjonell enhet som kan overføre høyt dreiemoment og tåle aksiale, radiale og vippende belastninger.

SEA7-serien er egnet for bruksområder som krever langsom, jevn og kontrollert rotasjon. Takket være den integrerte 12 V elektriske motoren er drevet spesielt nyttig for utstyr og kjøretøy med 12-volts elektrisk anlegg, siden det ikke krever et ekstra hydraulikksystem for drift.

Slik fungerer snekkegir-svingdrevet

Snekkegir-svingdrevet fungerer etter prinsippet for en snekkegiroverføring, der den elektriske motoren driver en tannet svingkrans via en snekkeskrue. Denne konstruksjonen gir et høyt reduksjonsforhold, høyt dreiemoment og langsom, jevn og kontrollert rotasjon.

Den integrerte 12 V elektriske motoren muliggjør elektrisk drift uten behov for hydraulikkpumpe, hydraulikkmotor eller hydraulikkslanger. Dette forenkler monteringen og gjør at drevet kan brukes i utstyr der hydraulikksystem ikke er tilgjengelig.

Drevet muliggjør kontinuerlig 360° rotasjon, mens den integrerte svingkransen tar opp aksiale og radiale krefter samt vippemomenter. Snekkegiroverføringen gir også høyt holdemoment, noe som bidrar til posisjonsstabilitet for den roterende konstruksjonen.

Viktige fordeler

• Elektrisk drift med medfølgende 12 V elektrisk motor.

• Drift uten behov for et ekstra hydraulikksystem.

• Kompakt og robust konstruksjon med integrert svingkrans.

• Mulighet for kontinuerlig 360° rotasjon.

• Høyt reduksjonsforhold for langsom og presis rotasjon.

• Høyt utgående dreiemoment og holdemoment.

• Høy bæreevne ved aksiale og radiale belastninger.

• Evne til å tåle høye vippemomenter.

• Forenklet montering i utstyr med 12-volts elektrisk anlegg.

• Bredt bruksområde innen landbruks-, skogs-, anleggs- og industrimaskiner.

Bruksområder

Snekkegir-svingdrev i SEA7-serien med elektriske motorer er egnet for ulike bruksområder som krever elektrisk styrt rotasjon, posisjonering eller bevegelse av konstruksjonsenheter.

• Landbruksmaskiner – roterende redskaper, justerbare konstruksjoner og landbruksutstyr.

• Skogsmaskiner – roterende mekanismer, mindre utstyr for materialhåndtering og hjelpeaggregater.

• Anleggsmaskiner – roterende plattformer, posisjoneringssystemer og spesialkonstruksjoner.

• Industriutstyr – dreiebord, posisjoneringsenheter og systemer for materialhåndtering.

• Transport- og spesialkjøretøy – elektrisk betjente roterende mekanismer og kjøretøymontert utstyr.

• Solfølgingssystemer – roterende støtter og systemer for justering av solcellepanelenes posisjon.

Konstruksjon og ytelse

SEA7 snekkegir-svingdrevet har en robust konstruksjon som kombinerer giroverføring og svingkrans i et kompakt hus. Konstruksjonen gjør at det tåler ulike typer belastninger, noe som gjør det egnet for integrering i en rekke mekaniske systemer.

Drevet har et utvekslingsforhold på 71:1, et maksimalt utgående rotasjonsturtall på 1,4 o/min og et nominelt utgående dreiemoment på 210 Nm. Den statiske aksiale bæreevnen er 133 kN, den statiske radiale bæreevnen er 53 kN, og maksimalt vippemoment er 13,5 kNm.

Holdemomentet er 10,4 kNm, noe som gir effektiv motstand mot eksterne rotasjonsbelastninger. Under drift må tillatte belastninger, monteringsmetode og egnet elektrisk styringssystem tas i betraktning.

Elektrisk tilkobling og styring

Snekkegir-svingdrevet er utstyrt med en 12 V DC elektrisk motor med spesifisert maksimal strøm på 14 A. Det er egnet for tilkobling til en passende 12-volts strømforsyning.

Riktig elektrisk styring, beskyttelse av strømforsyningen og korrekt dimensjonerte elektriske kabler må sørges for ved drift. Styringsmetoden avhenger av kravene i det aktuelle bruksområdet.

Den elektriske motoren leveres sammen med snekkegir-svingdrevet.

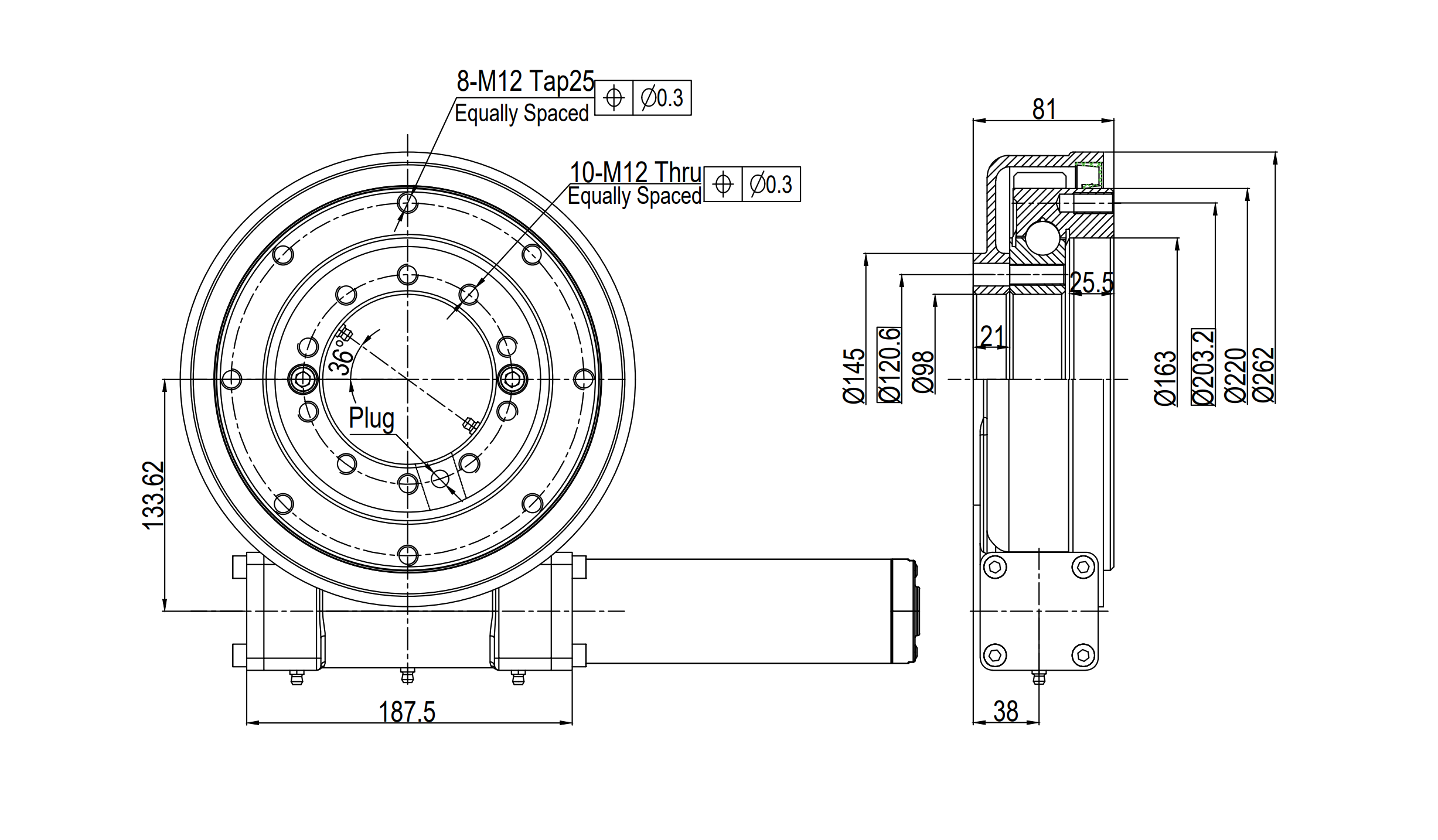

Mål SAE07 - ECO

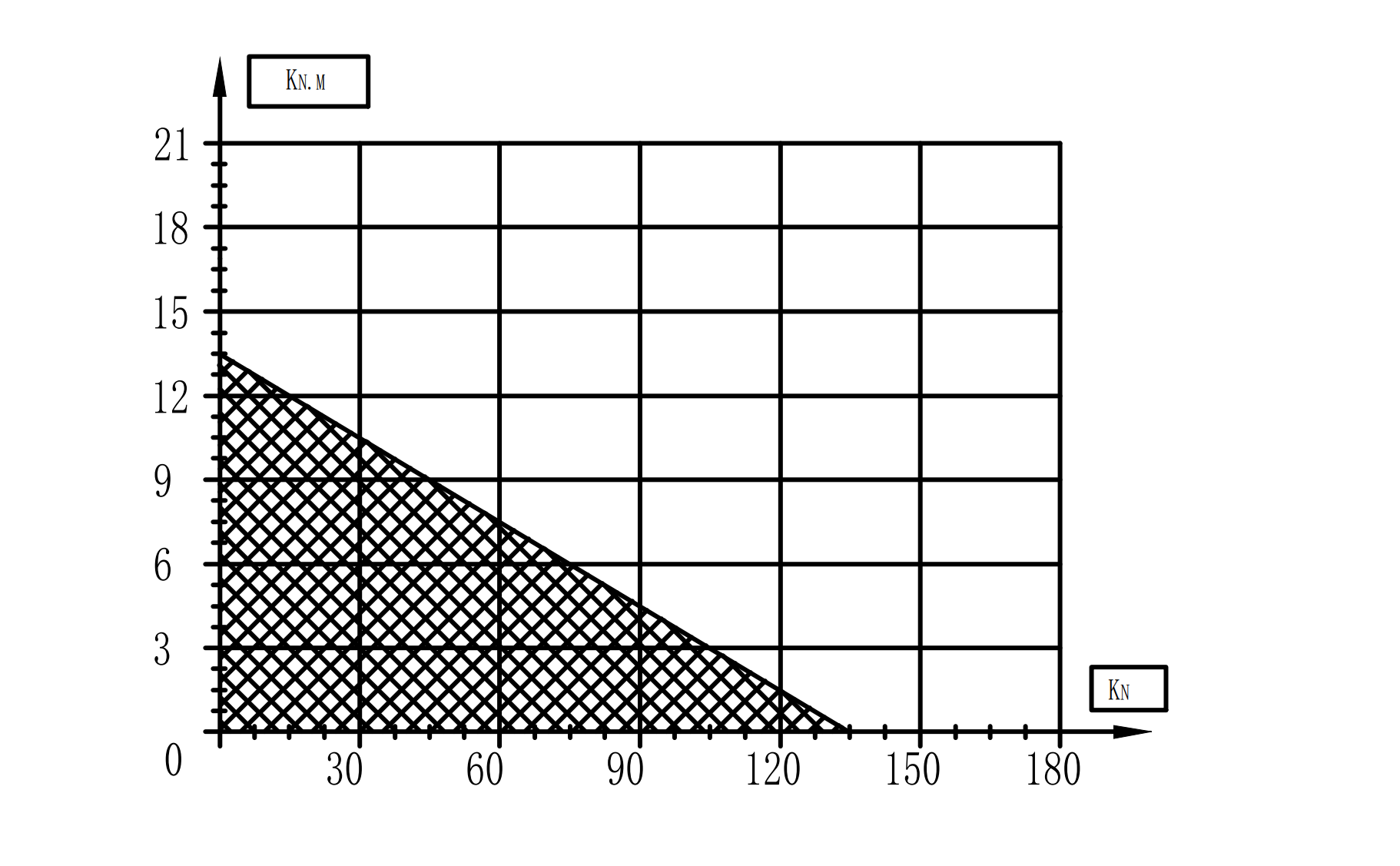

Diagram for bæreevne

Diagrammet viser tillatte kombinasjoner av aksial belastning og vippemoment for SEA7 snekkegir-svingdrevet. Når den aksiale belastningen øker, reduseres det tillatte vippemomentet. For å sikre riktig valg og sikker drift av drevet må grenseverdiene angitt av produsenten overholdes.

Horisontal akse: aksial belastning i kN.

Vertikal akse: vippemoment i kNm.

Markert område: tillatte belastningskombinasjoner i henhold til produsentens diagram.

Grensekurve: kombinert belastningsgrense som ikke må overskrides.
