MANUELL HYDRAULISK VENTIL MONOBLOKK 2xZ80 + FLYTFUNKSJON
| Teknisk informasjon | |
| Leverandør: | Bulgaria |
| Retur eller bytte: | 14 dager |
| Garanti: | 6 måneder |
| Produktvekt: | 6,45 kg |
| Ventiltype: | Z80 monoblokk med flytefunksjon |
| Nominell gjennomstrømning: | 80 L/min |
| Antall seksjoner: | 2 |
| Husmateriale: | Støpejern |
| Sleidemateriale: | Karbonstål (18 mm diameter) |
| Betjening: | Mekanisk (via styrespak) |
| Spakposisjoner: | 4 |
| Funksjoner: | Dobbeltvirkende + flytefunksjon (FLOAT) |
| Hydraulikkrets: | Parallell |
| Maks. trykk (port T): | 35 bar (returtrykk) |
| Maks. trykk (port P): | 315 bar (innløpstrykk) |
| Maks. trykk (porter A og B): | 315 bar (arbeidstrykk) |
| Fabrikkinnstilt trykkbegrensningsventil: | 180 bar |
| Justeringsområde for trykkbegrensningsventil: | 120-250 bar |
| Intern lekkasje: | 8 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oljetemperatur under drift: | Fra -20°C til +80°C med NBR-tetninger, fra -20°C til +100°C med FPM-tetninger |
| Oljeviskositet: | 15–75 mm²/s (anbefalt) |
Beskrivelse
Z80 hydraulisk monoblokkventil med flytefunksjon er konstruert for pålitelig og presis manuell styring av hydraulikkoljestrømmen mellom pumpen og den hydrauliske aktuatoren. En viktig egenskap ved denne versjonen er den ekstra flyteposisjonen (FLOAT), som gjør at den tilkoblede hydraulikksylinderen kan bevege seg fritt.
Seksjonen har A- og B-arbeidsporter med G 1/2"-gjenger for tilkobling av en hydraulikksylinder eller en annen dobbeltvirkende hydraulisk aktuator. Hovedtrykkport P har G 1/2"-gjenge, og returport T har G 3/4"-gjenge.
Ventilen betjenes mekanisk med en spak. I tillegg til standard toveis sylinderstyring har ventilen også en flyteposisjon. Når spaken flyttes til flyteposisjonen, kobles portene A og B til returledningen T, slik at hydraulikksylinderens stempelstang kan bevege seg fritt i begge retninger under påvirkning av ytre krefter.
Flytefunksjonen er spesielt nyttig for redskaper som må følge terrenget eller underlaget under drift, ettersom hydraulikksylinderen ikke holder redskapet i en fast posisjon når flytefunksjonen er aktivert.
Hovedfordeler med Z80 + F-versjonen:
- ekstra flytefunksjon (FLOAT),
- fri bevegelse av hydraulikksylinderen i flyteposisjon,
- egnet for redskaper som må følge terrenget,
- enkel mekanisk spakbetjening,
- integrert trykkbegrensningsventil,
- robust monoblokkonstruksjon.
Z80 hydraulikkventil med flytefunksjon er egnet for bruk på landbruks-, skogsbruks- og andre mobile hydrauliske maskiner der det, i tillegg til standard dobbeltvirkende styring, kreves fri bevegelse av hydraulikksylinderen.

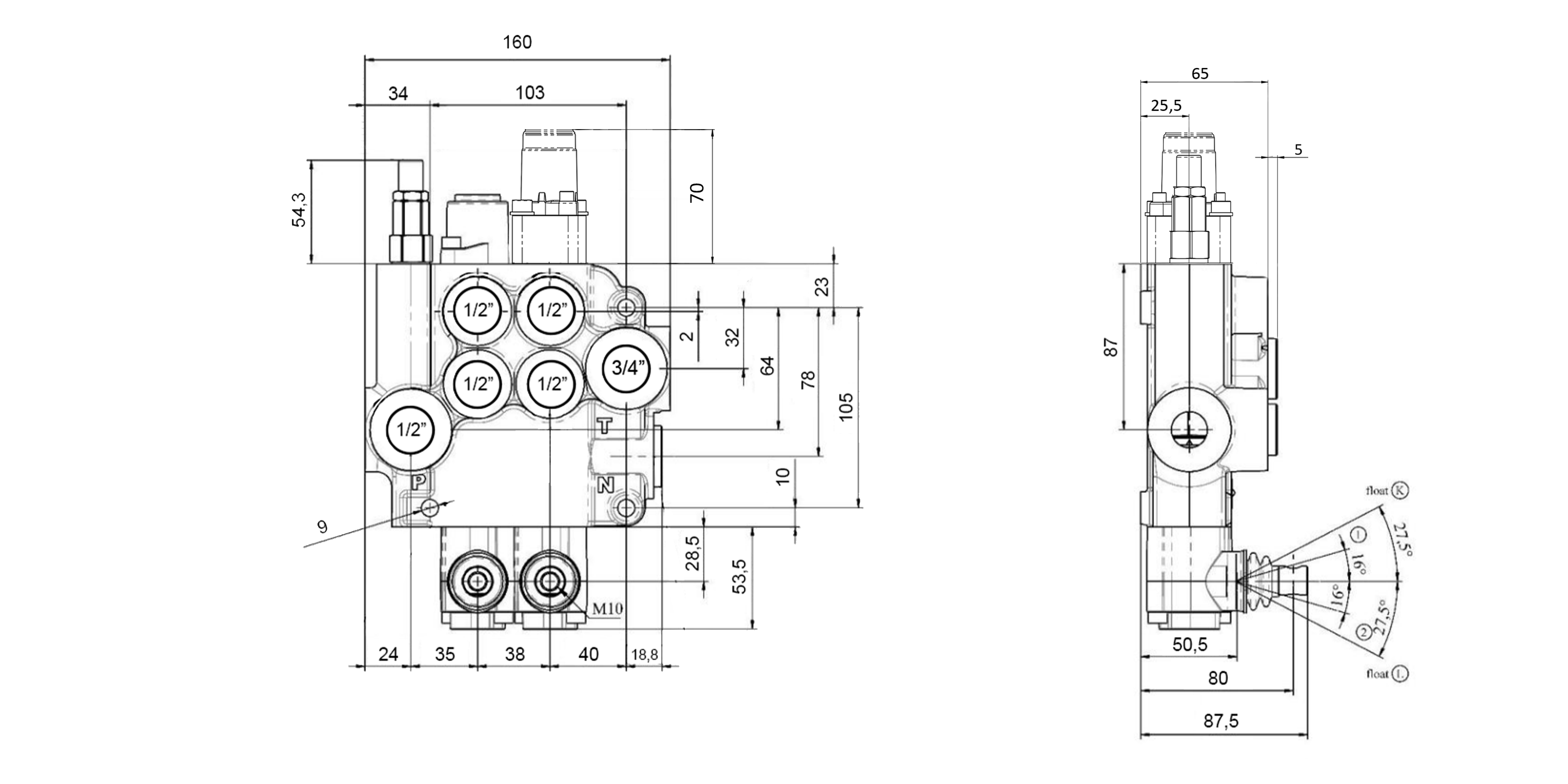

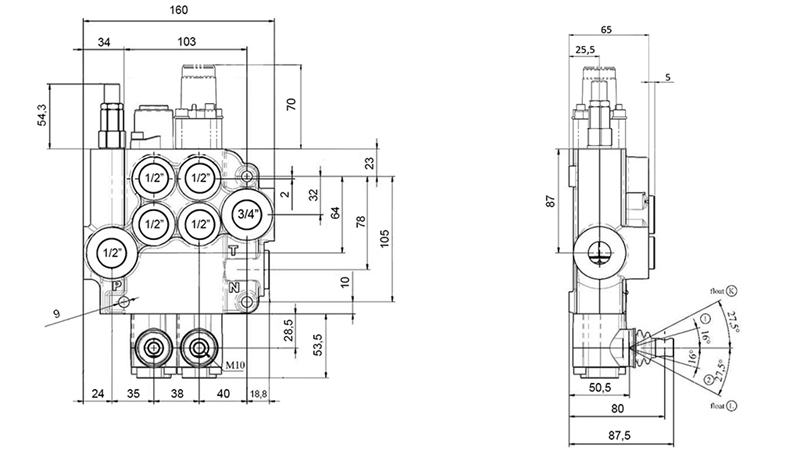

Mål

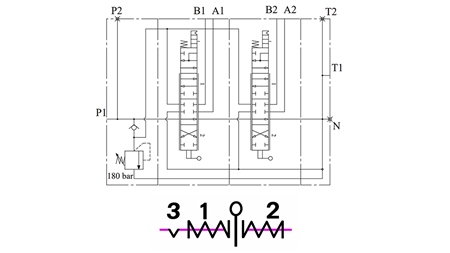

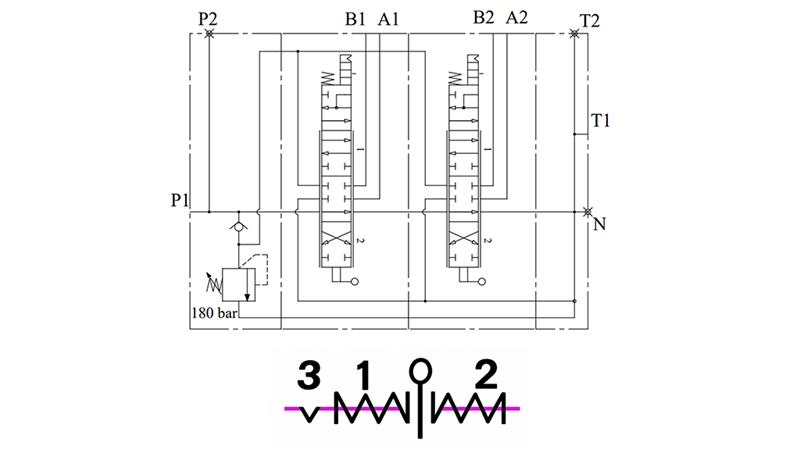

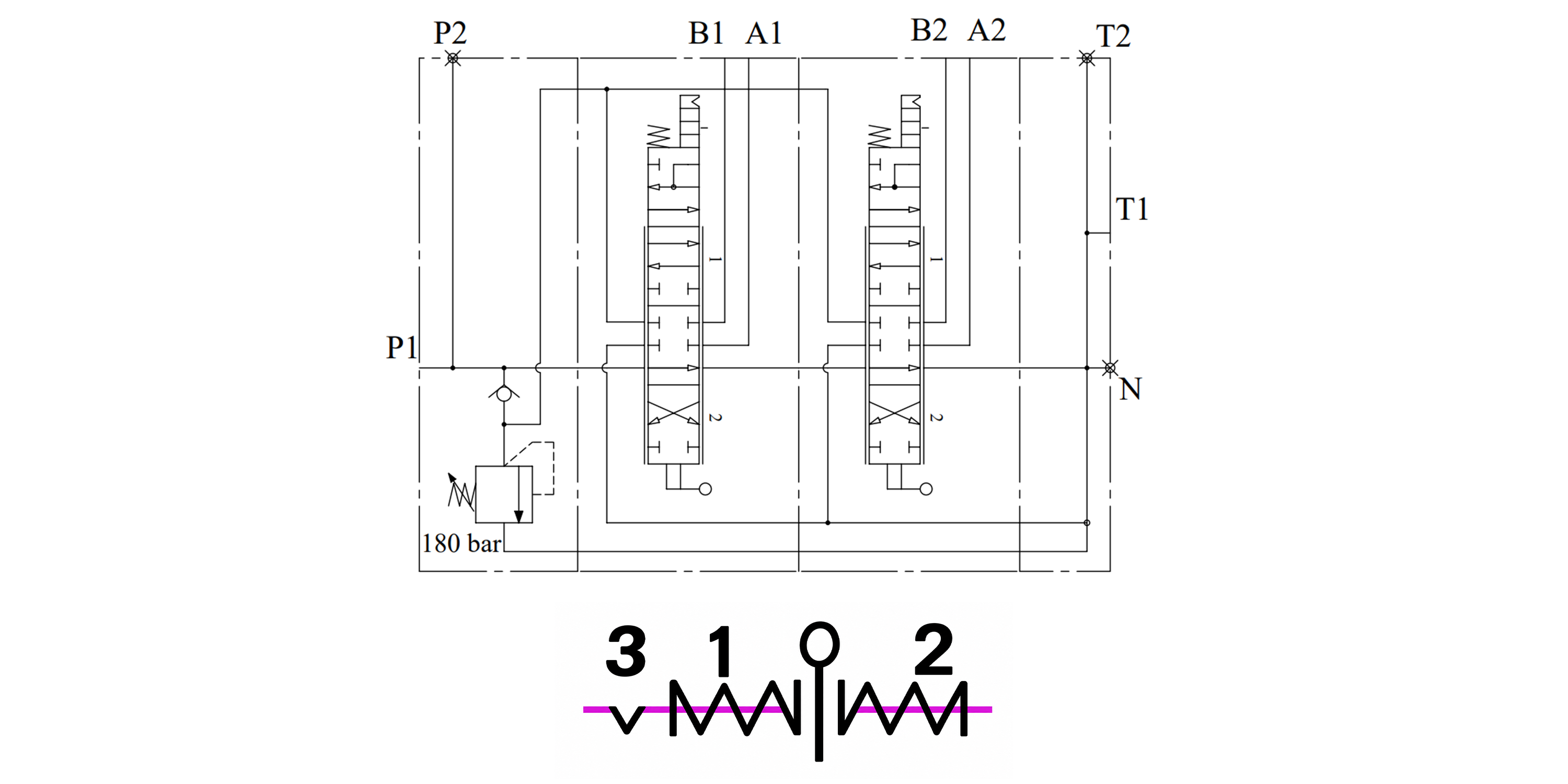

Hydraulikkskjema
