MANUELL HYDRAULISK VENTIL MONOBLOKK 2xZ50 + FLYTFUNKSJON
| Teknisk informasjon | |
| Leverandør: | Bulgaria |
| Retur eller bytte: | 14 dager |
| Garanti: | 6 måneder |
| Produktvekt: | 4,85 kg |
| Ventiltype: | Z50 monoblokk med flytefunksjon |
| Nominell gjennomstrømning: | 50 L/min |
| Antall seksjoner: | 2 |
| Husmateriale: | Støpejern |
| Sleidemateriale: | Karbonstål (16 mm diameter) |
| Betjening: | Mekanisk (via betjeningsspak) |
| Spakposisjoner: | 4 |
| Funksjoner: | Dobbeltvirkende + flytefunksjon (FLOAT) |
| Hydraulikkrets: | Parallell |
| Maks. trykk (port T): | 35 bar (returtrykk) |
| Maks. trykk (port P): | 315 bar (innløpstrykk) |
| Maks. trykk (porter A og B): | 315 bar (arbeidstrykk) |
| Fabrikkinnstilt trykkbegrensningsventil: | 180 bar |
| Justeringsområde for trykkbegrensningsventil: | Avhengig av fjær: 50–120 / 120–250 / 220–315 bar |
| Intern lekkasje: | 7 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Driftstemperatur for olje: | -20°C til +80°C med NBR-tetninger |
| Oljeviskositet: | 15–75 mm²/s (anbefalt) |
Beskrivelse
Den hydrauliske Z50 monoblokkventilen med seksjoner og flytefunksjon er konstruert for pålitelig og presis manuell styring av hydraulikkoljestrømmen mellom pumpen og den hydrauliske aktuatoren. En viktig egenskap ved denne versjonen er den ekstra flytestillingen (FLOAT), som gjør at den tilkoblede hydraulikksylinderen kan bevege seg fritt.
Seksjonen har arbeidsporter A og B med G 3/8"-gjenger for tilkobling av en hydraulikksylinder eller en annen dobbeltvirkende hydraulisk aktuator. Hovedtrykkport P og returport T har G 1/2"-gjenger.
Ventilen betjenes mekanisk med spak. I tillegg til standard toveis sylinderstyring har ventilen også en flytestilling. Når spaken flyttes til flytestillingen, kobles portene A og B til returledningen T, slik at hydraulikksylinderens stempelstang kan bevege seg fritt i begge retninger under påvirkning av ytre krefter.
Flytefunksjonen er spesielt nyttig for redskaper som må følge terrenget eller underlaget under drift, ettersom hydraulikksylinderen ikke holder redskapet i en fast posisjon når flytefunksjonen er innkoblet.
Hovedfordeler med Z50 + F-versjonen:
- ekstra flytefunksjon (FLOAT),
- fri bevegelse av hydraulikksylinderen i flytestilling,
- egnet for redskaper som må følge terrenget,
- enkel mekanisk spakbetjening,
- integrert trykkbegrensningsventil,
- robust monoblokkonstruksjon.
Z50 hydraulikkventil med flytefunksjon er egnet for bruk på landbruks-, skogsbruks- og andre mobile hydrauliske maskiner der det, i tillegg til standard dobbeltvirkende styring, kreves fri bevegelse av hydraulikksylinderen.

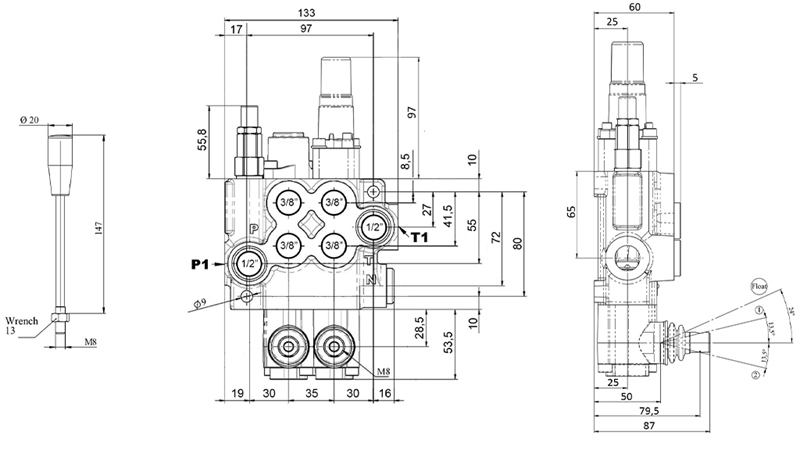

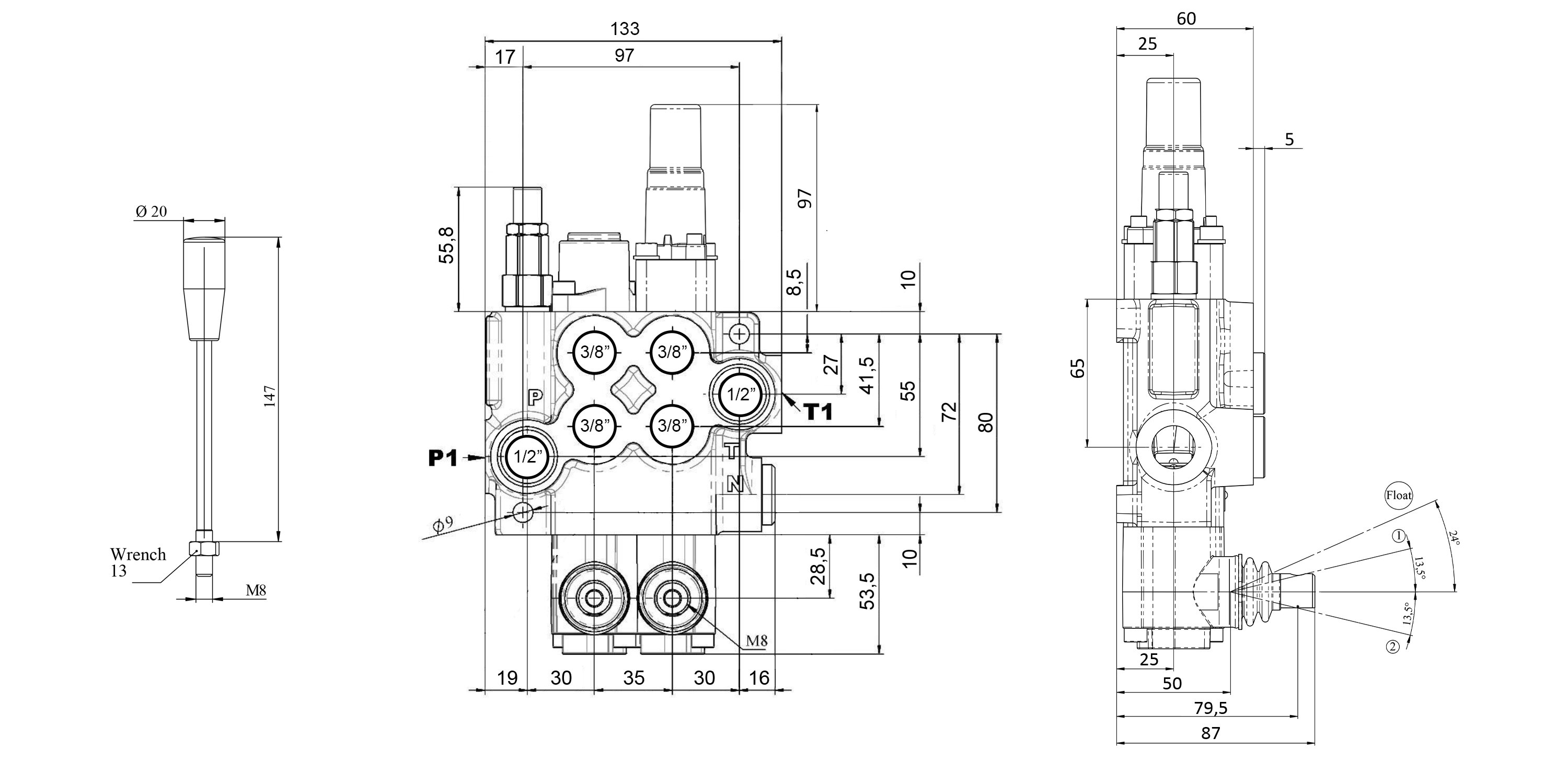

Mål

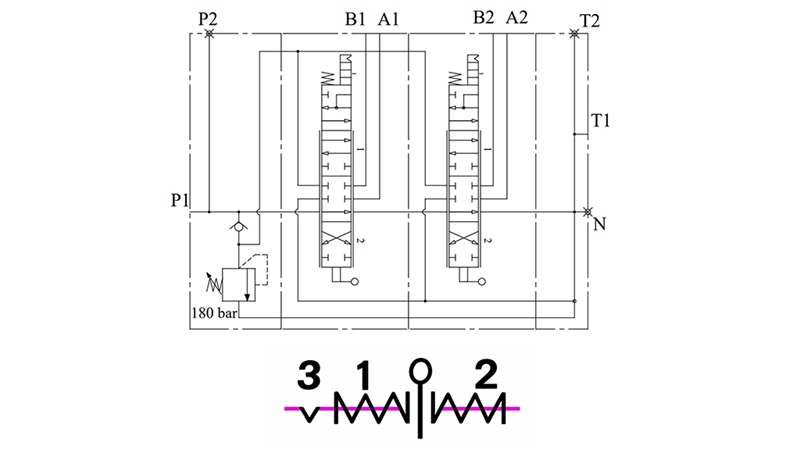

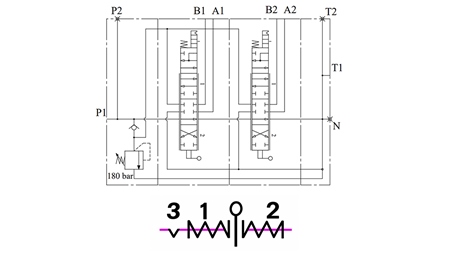

Hydraulikkskjema
