MANUELL HYDRAULISK VENTIL MONOBLOKK 1xZ80 + FLYTFUNKSJON
| Teknisk informasjon | |
| Leverandør: | Bulgaria |
| Retur eller bytte: | 14 dager |
| Garanti: | 6 måneder |
| Produktvekt: | 3,90 kg |
| Ventiltype: | Z80 monoblokk med flytefunksjon |
| Nominell gjennomstrømning: | 80 L/min |
| Antall seksjoner: | 1 |
| Husmateriale: | Støpejern |
| Sleidemateriale: | Karbonstål (18 mm diameter) |
| Betjening: | Mekanisk (via betjeningsspak) |
| Spakposisjoner: | 4 |
| Funksjoner: | Dobbeltvirkende + flytefunksjon (FLOAT) |
| Hydraulikkrets: | Parallell |
| Maks. trykk (port T): | 35 bar (returtrykk) |
| Maks. trykk (port P): | 315 bar (innløpstrykk) |
| Maks. trykk (porter A og B): | 315 bar (arbeidstrykk) |
| Fabrikkinnstilt trykkbegrensningsventil: | 180 bar |
| Justeringsområde for trykkbegrensningsventil: | 120-250 bar |
| Intern lekkasje: | 8 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oljens driftstemperatur: | Fra -20°C til +80°C med NBR-tetninger, fra -20°C til +100°C med FPM-tetninger |
| Oljeviskositet: | 15–75 mm²/s (anbefalt) |
Beskrivelse
Den hydrauliske Z80 monoblokk-retningsventilen med flytefunksjon er konstruert for pålitelig og presis manuell styring av hydraulikkoljestrømmen mellom pumpen og den hydrauliske aktuatoren. En viktig egenskap ved denne versjonen er den ekstra flytestillingen (FLOAT), som gjør at den tilkoblede hydraulikksylinderen kan bevege seg fritt.
Seksjonen har arbeidsporter A og B med G 1/2"-gjenger for tilkobling av en hydraulikksylinder eller en annen dobbeltvirkende hydraulisk aktuator. Hovedtrykkporten P har G 1/2"-gjenge, og returporten T har G 3/4"-gjenge.
Ventilen betjenes mekanisk med en spak. I tillegg til standard toveis sylinderstyring har ventilen også en flytestilling. Når spaken føres til flytestilling, kobles portene A og B til returledningen T, slik at hydraulikksylinderens stempelstang kan bevege seg fritt i begge retninger under påvirkning av ytre krefter.
Flytefunksjonen er spesielt nyttig for redskaper som må følge terrenget eller underlaget under drift, siden hydraulikksylinderen ikke holder redskapet i en fast posisjon når flytefunksjonen er aktivert.
Hovedfordeler med Z80 + F-versjonen:
- ekstra flytefunksjon (FLOAT),
- fri bevegelse av hydraulikksylinderen i flytestilling,
- egnet for redskaper som må følge terrenget,
- enkel mekanisk spakbetjening,
- integrert trykkbegrensningsventil,
- robust monoblokkonstruksjon.
Z80 hydraulikkventil med flytefunksjon er egnet for bruk på landbruks-, skogsbruks- og andre mobile hydrauliske maskiner der det, i tillegg til standard dobbeltvirkende styring, er behov for fri bevegelse av hydraulikksylinderen.

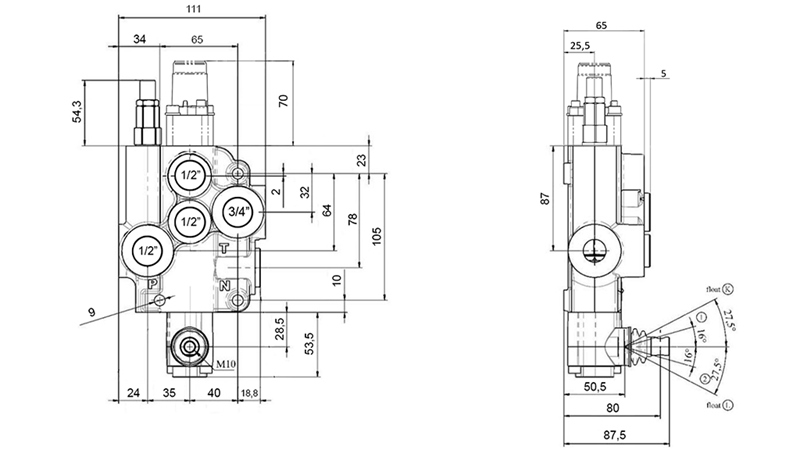

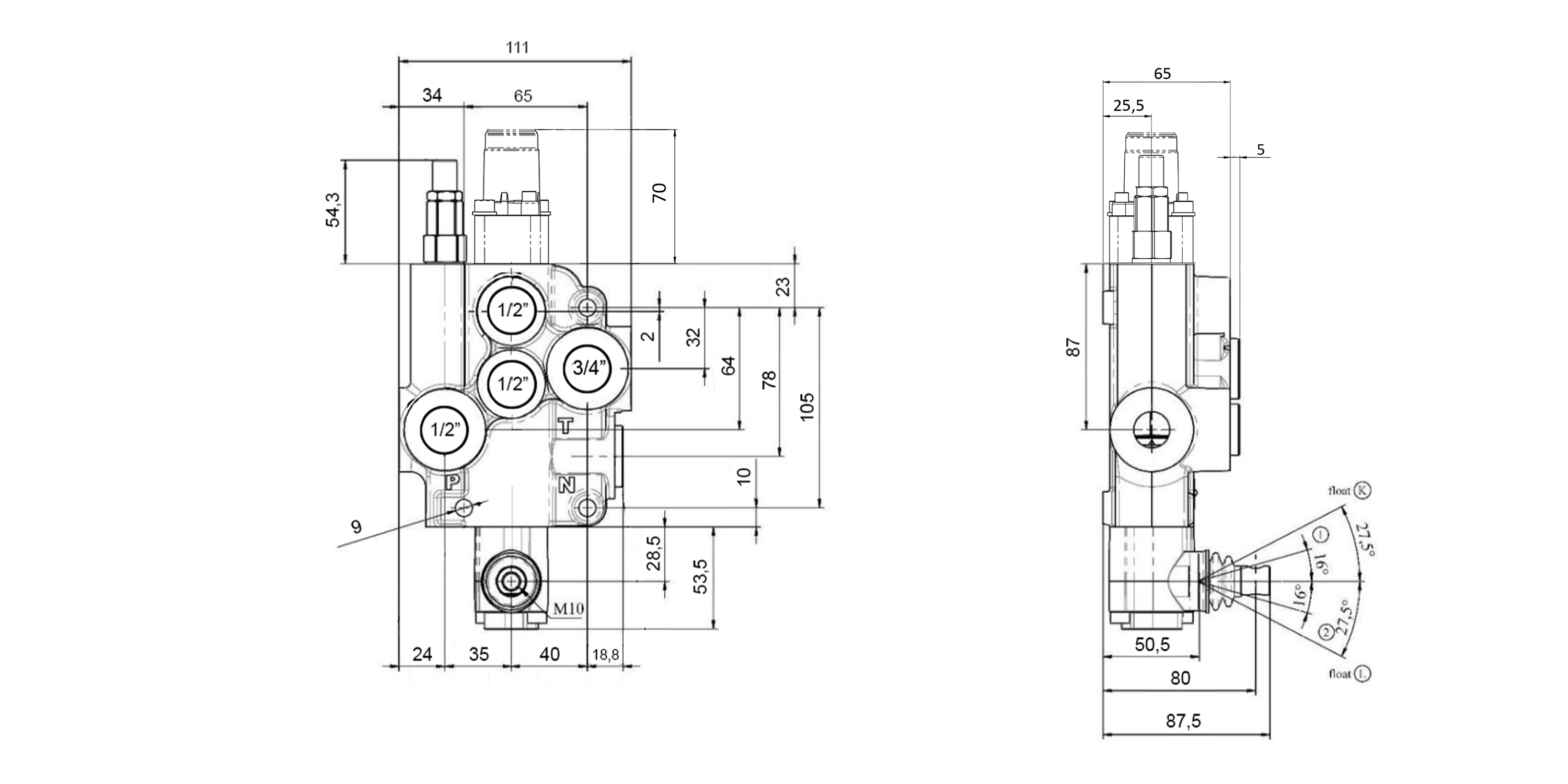

Dimensjoner

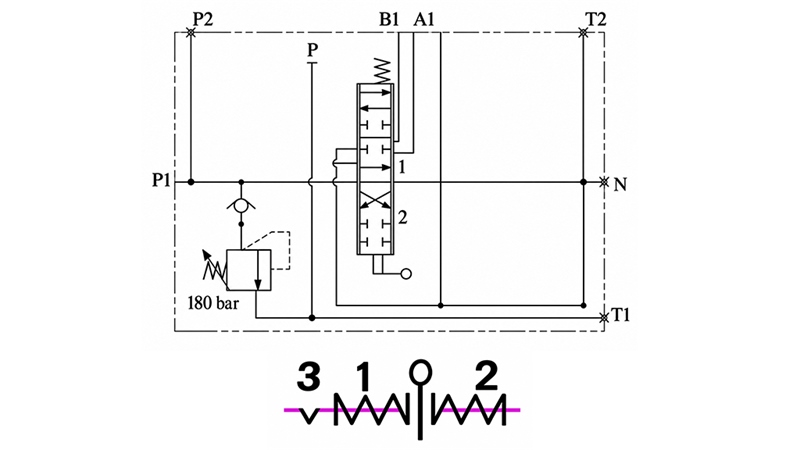

Hydraulikkskjema
